跨Region组网及负载均衡
本文旨在引导用户如何灵活运用VPC、边界路由器、路由表、负载均衡，从而搭建跨Region的网络架构，并且实现跨Region的负载均衡。从而实现多地域的高可用网络服务。
利用边界路由器打通VPC
边界路由器是用于连接不同网络的路由器，青云的边界路由器可以连接多种不同的网络场景，本节中主要使用边界路由器连接不同 VPC 内部的虚拟私有网络。
网络架构如图所示：
创建 VPC1 和 VPC2
在对应的区域下（如北京3区）选择“网络与CDN”>“VPC网络”，点击“创建VPC网络”；
点击“创建”，创建出 2 个 CIDR 不同的 VPC 网络。

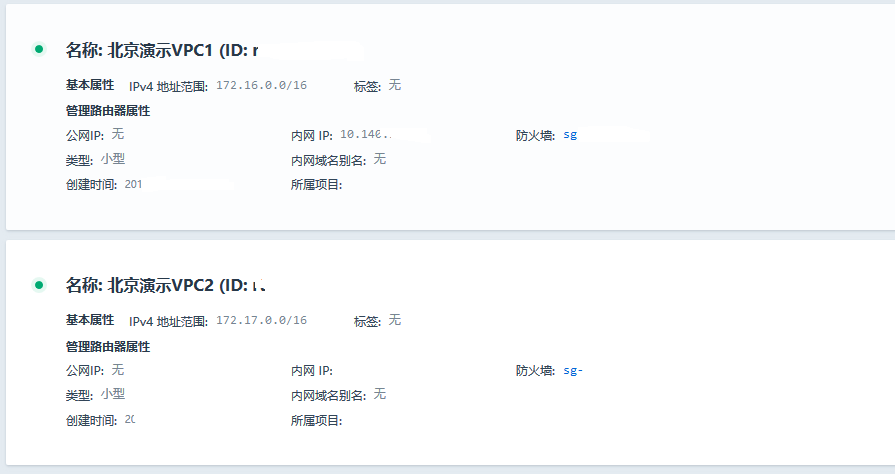

显示创建的 VPC 网络 “北京演示VPC1（地址范围172.16.0.0/16）” 和 ”北京演示VPC2(地址范围172.17.0.0/16)”
创建私有网络VxNET
点击创建成功的 “北京演示VPC1” 和 ”北京演示VPC2”，进入 VPC 详情页面；
点击左上角的加号创建并连接私有网络：
北京演示 VPC1：北京演示 vxnet1(网络地址段172.16.1.0/24)
北京演示 VPC2：北京演示 vxnet2(网络地址段172.17.1.0/24)
创建成功后
创建虚拟主机并加入对应私有网络

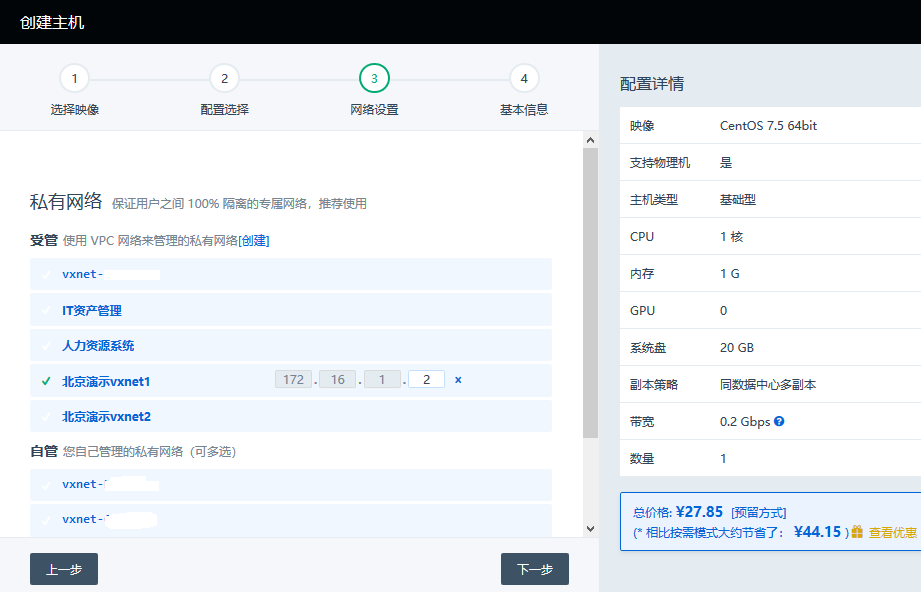

创建业务虚拟主机 “北京演示主机1”（映像选择 CentOS 7.5 64 bit，配置选择默认），加入“北京演示vxnet1”，同时指派对应的IP地址为 172.16.1.2；并命名主机 “北京演示主机1”
创建业务虚拟主机 “北京演示主机2”（映像选择 CentOS 7.5 64 bit，配置选择默认），加入私有网络“北京演示vxnet2”，同时指派对应的IP地址为 172.17.1.2；并命名主机 “北京演示主机2”
查看主机列表
验证 VPC 网络隔离
登录 “北京演示主机1”，执行命令 ip a，查看本机网络信息；执行 ping 172.17.1.2
登录 “北京演示主机2”，执行命令 ip a，查看本机网络信息；执行 ping 172.16.1.2
创建和配置边界路由器
“网络与CDN” > “边界路由器” > “创建”，名称为 “北京边界路由器1”
进入边界路由器页面，点击 “关联VPC私有网络”
选择私有网络 “北京演示vxnet1” 和 “北京演示vxnet2”，点击提交
配置内网路由策略，VPC1 与VPC2 互指路由
进入VPC “北京演示VPC1” 详情页面，点击“管理配置” > “内网路由策略”
点击 “添加规则”，下一跳选择 “北京边界路由器1”，目标网络 “172.17.1.0/24”，提交
此时内网路由策略并未应用，点击右上角“应用修改”，将规则修改同步到管理后台
进入 VPC “北京演示VPC2” 详情页面，添加规则下一跳选择 “北京边界路由器1”，目标网络 “172.16.1.0/24”，并应用修改
登录主机间验证网络通信
登录 “北京演示主机1”，执行命令 ip a，查看本机网络信息；执行 ping 172.17.1.2；
登录 “北京演示主机2”，执行命令 ip a，查看本机网络信息；执行 ping 172.16.1.2
利用边界路由器及 SD-WAN 网关打通不同 Region 的 VPC
使用边界路由器及 SD-WAN 服务实现 VPC 私有网络主机与另一个区的 VPC 私有网络主机网络互通，网络架构如下：
创建 VPC3
切换控制台至 “广东2区”，创建 VPC 和私有网络 vxnet 创建VPC “广东演示VPC1”,网络地址范围 192.168.0.0/16
创建vxnet “广东演示vxnet1”，网络地址范围 192.168.211.0/24
创建业务虚拟主机 “广东演示主机1”（映像选择 CentOS 7.5 64 bit，配置选择默认），加入 “广东演示vxnet1”，同时指派对应的 IP 地址为 192.168.211.2；并命名主机 “广东演示主机1”
登录主机，验证网络隔离
创建和配置边界路由器2
“网络与CDN” > “边界路由器” > “创建”，名称为 “广东边界路由器1”
进入边界路由器页面，点击 “关联VPC私有网络”
选择私有网络 “北京演示vxnet1”和 “北京演示vxnet2”，点击提交
创建SD-WAN网关
“SD-WAN” > “网关” > “创建接入点”，点击 “创建接入点”，

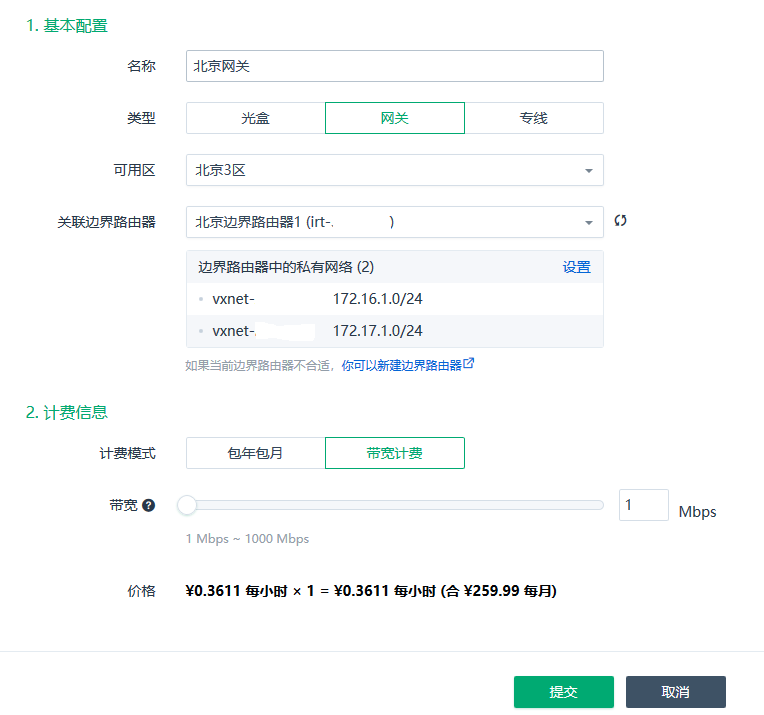

11.2 选择可用区 “北京 3 区” 后，选择计费模式，点击提交
选择可用区 “广东 2 区” 后，选择计费模式，点击提交
为 VPC3 配置内网路由策略，路由指向 VPC1 与 VPC2
在 “广东 2 区” 区域，进入VPC “广东演示VPC1”，添加内网路由策略
点击 “添加规则”，下一跳 “广东边界路由器1”，目标网络 “172.16.1.0/24” 名称 “gdvxnet1-bjvxnet1”，目标网络 “172.17.1.0/24” 名称 “gdvxnet1-bjvxnet2”
点击提交，并“应用修改”
为 VPC1 和 VPC2 配置内网路由策略，路由指向 VPC3
在 “北京 3 区” 区域，进入VPC “北京演示VPC1”，添加内网路由策略，下一跳 “北京边界路由器1”，目标网络 “192.168.211.0/24”，名称 “bjvxnet1-gdvxnet1”，点击提交并应用修改
在 “北京 3 区” 区域，进入VPC “北京演示VPC2”，添加内网路由策略，下一跳 “北京边界路由器1”，目标网络 “192.168.211.0/24”，名称 “bjvxnet2-gdvxnet1”点击提交并应用修改
验证 VPC1-VPC2-VPC3 见网络通信
登录 “广东演示主机1”，验证与 “北京演示主机1” 和 “北京演示主机2” 的通信
登录 “北京演示主机1”，验证与 “广东演示主机1” 的通信
登录 “北京演示主机2”，验证与 “广东演示主机1” 的通信
基于跨 Region 网络,搭建跨 Region 的负载均衡
在VPC1 中创建 LB，根据上文中的网络架构，负载均衡VIP地址与 VM1/VM2/VM3 都已经处于三层可达状态，所以可以添加三个主机作为后端服务器，网络架构如图所示：
申请公网 IP

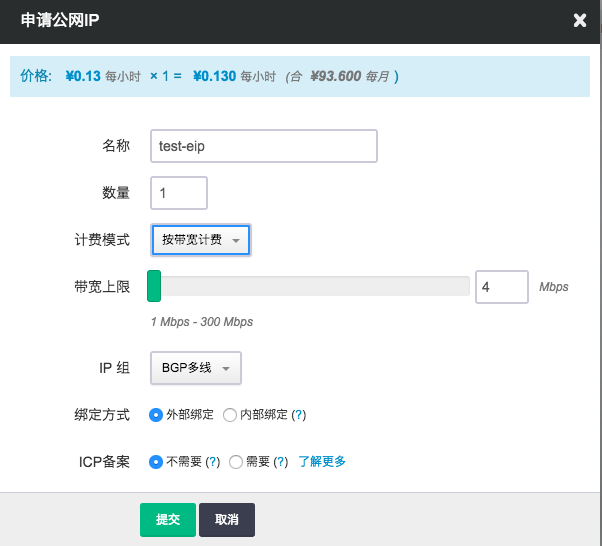

在北京 3 区，“网络与CDN”>“公网IP”>“申请”，会提示备案相关信息，点击 “继续申请公网IP”，填写公网 IP 选项，名称设置为 “演示公网IP”，然后点击 “提交”：
查看申请的公网 IP为：139.198.18.135 (以系统实际分配 IP 为准)
创建负载均衡器,添加主机 1 和主机 2 为后端

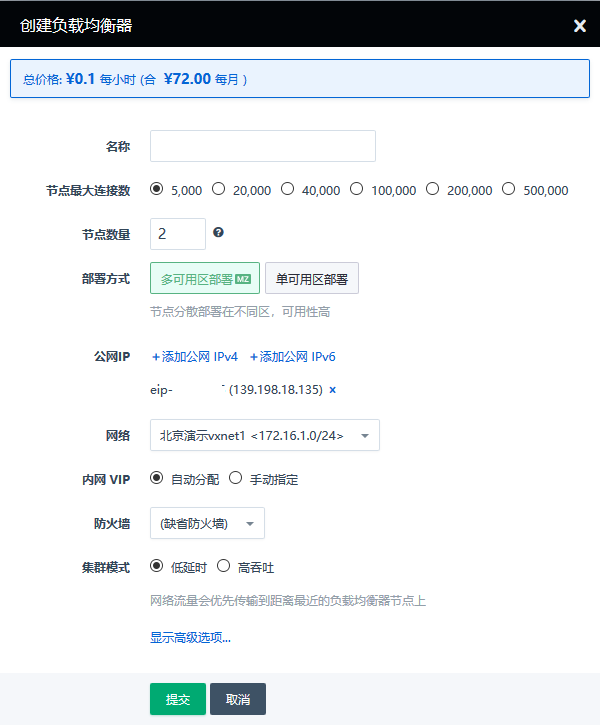

在北京 3 区，“网络与CDN” > “负载均衡器” > “创建”，进入负载均衡器创建页面，点击 “添加公网IPv4” 选择 “演示公网IP”，点击网络选择 “北京演示vxnet1”，并命名负载均衡器 “跨Region负载均衡”
点击进入负载均衡器详情页，创建监听器名称 “网站负载均衡” 协议“HTTP” 端口“80”
点击 “添加后端”，选择 “北京演示网络1”，“北京演示主机1”，端口 80，点击提交
点击 “添加后端”，选择 “北京演示网络2”，“北京演示主机2”，端口 80，点击提交
负载均衡器添加主机 3 为后端

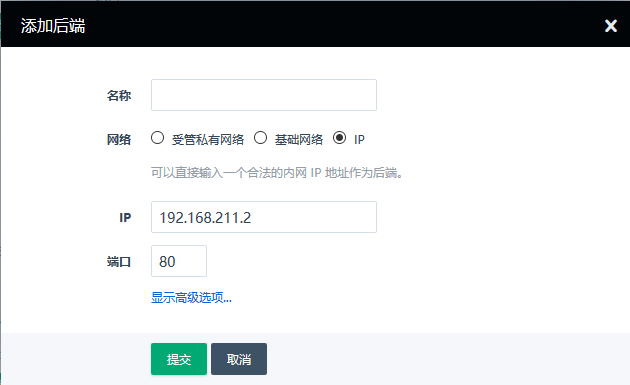

点击 “添加后端”，选择 “IP”，“192.168.211.2”，端口 80，点击提交
点击 “应用修改”
为负载均衡器添加路由表
在北京 3 区，“网络与CDN” > “路由表” > “创建”，名称 “跨Region负载均衡路由表
点击进入路由表详情页，点击 “添加规则”，目标网络 “192.168.211.0/24”，名称 “跨Region路由”，下一跳 “172.16.1.254”

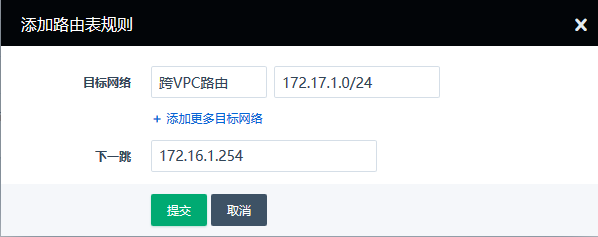

点击 “添加规则”，目标网络 “172.17.1.0/24”，名称 “跨Region路由” ，下一跳 “172.16.1.254”
“跨Region负载均衡器” 绑定 “跨Region负载均衡路由表” ，并 “应用路由表规则”
注解 不能直接指定下一跳为 IP 地址时，先创建路由指向路由器，创建路由条目成功后修改路由条目下一跳为 IP 地址即可
为三台虚拟主机“北京演示主机1”“北京演示主机2”“广东演示主机1”部署httpd服务：
输入命令yum install –y httpd
安装完成后启动 httpd 服务，输入命令 service httpd start 和 chkconfig httpd on
在/var/www/html下新建 index.html并编辑，输入命令vi index.html 分别将 “北京演示主机1” “北京演示主机2” “广东演示主机1” 填入到相应主机的 index.html
<h1 style="text-align:center;">
<span style="color:#60D978;">北京演示主机1</span>
</h1>
<p style="text-align:center;">
青云@QingCloud
</p>
至此跨 Region 的负载均衡器就搭建完毕了，浏览器访问负载均衡器绑定的公网 EIP 地址 139.198.18.135 可以查看网页效果，利用浏览器刷新按钮查看轮询的主机切换效果。
