虚拟机

虚拟机就是一台配置好了的服务器，您可以按需申请期望的硬件配置、操作系统和网络配置。每一台虚拟机都具有独立的网络 IP 地址，可运行应用服务，是 CloudCube Express 的核心组成部分。

创建虚拟机

CloudCube Express 支持单个/批量创建虚拟机。

登录 CloudCube Express ，选择 「虚拟资源」，进入虚拟机管理列表。

点击 「+ 创建虚拟机」，在弹窗中填写虚拟虚拟机的操作系统、配置、存储、网络以及登录等信息。

操作系统

其中，操作系统支持基于系统镜像和自有镜像进行创建，镜像是带有操作系统的虚拟机模板。

系统镜像

目前系统镜像支持如下四种系统类型的镜像：

• CentOS： 7.x\6.x\5.x (32 位 / 64 位)
• Ubuntu Server：16.x\15.x\14.x\13.x\12.x\ (32 位 / 64 位)
• Windows Server： 2003\2008\2012\2016\7 (32 位 / 64 位)
• Fedora：18\20\22\24 (32 位 / 64 位)

自有镜像

自有镜像需要预先在镜像资源中进行注册，或者捕获一个虚拟机来自行创建，详情可参考 镜像。

配置

系统默认内置了以下三类常用的配置，适用于不同访问量要求的业务，另外也支持用户根据自己的业务需求进行自定义配置。

• 入门配置 1核 1GB：适用于有一定访问量的业务
• 普及配置 2核 4GB：适用于并发适中的业务或普通数据处理
• 专业配置 4核 8GB：适用于并发要求较高的业务

存储

默认情况下，系统盘最低为 20 GB。若用户有更大的存储需求，支持额外挂载数据盘至虚拟机。挂载数据盘需要预先创建硬盘，参考 硬盘。

网络

目前网络支持随机分配和选择基础网络两种方式。

• 随机分配：系统将随机申请虚拟网卡 (主网卡) 并分配到虚拟机。
• 选择基础网络：选择已有的其中一个 IP 组后，将为虚拟机分配一个其网段内的网络 IP 地址，支持自定义网段。

详情可参考网络章节。

登录设置

目前支持添加 SSH 密钥和密码等两种方式登录：

• SSH 密钥：需要预先创建。相对于用户名密码方式，密钥方式拥有更强的安全性，也可以很大程度阻止暴力破解的发生。目前常用的密钥都是非对称性的加密方式，虚拟机内置公钥，而用户则拥有私钥。由于采用非对称加密，入侵者试图通过公钥去破解私钥难度会远远超出密码的破解。
• 密码：相较于密钥，通过用户名和密码连接更加的简单易用。

详情可参考 SSH 密钥。

预览页

完成基本的配置信息后，可在右侧预览基础信息。

• 名称：为虚拟机起一个简洁明了的名称，便于用户浏览和搜索。若不填则默认使用虚拟机 IP 作为名称。
• 副本策略：支持单副本和两副本。
  • 单副本：即数据存放时，只会产生一份副本，没有冗余副本进行保护。对于一些自身拥有副本保护机制的集群应用，例如 Hadoop 在虚拟机层面开放单副本策略，将避免两层副本机制的重叠。
  • 多副本：即数据存储时，会产生多份实时副本，并存放于同一数据中心的不同物理节点。通过多副本保护机制，数据将拥有冗余副本，当数据所存放的物理节点宕机时，能够通过其他物理节点的副本对数据进行实时恢复，确保数据存储的高可靠性，以及相关服务的高可用性。

完成以上配置信息后，点击 「创建」 即可创建一台虚拟机，虚拟机的配置即用户在创建表单中填写的期望配置。

查看新建的虚拟机

如下所示，当前成功创建了一台 1 核 CPU 2 GB 内存的虚拟机，操作系统为 CentOS 7.5，其系统盘为 20 GB。创建时长随实际的硬件配置而有所不同，范围一般在几秒到几十秒。

连接虚拟机

连接虚拟机的方式根据不同的系统类型 (Linux、Windows) 有不同的连接方法。

浏览器 Web 连接

1、进入主机列表页，点击 「连接远程桌面」的图标，将自动打开远程连接 ( VNC ) 的会话窗口。

2、输入设置的用户名和密码即可。注意，如果主机不接受您的密码，您可以先关闭主机，然后修改主机密码。

Linux 主机

通过 SSH Terminal 终端连接

若 Linux 主机网络与终端设备在同一内网环境中，可直接通过命令 ssh root@IP -p 22 和 root 用户密码来登录虚拟机。注意，ubuntu 主机的默认登录用户为 ubuntu 而非 root 用户。

通过 SSH 密钥连接

相对于用户名密码方式，密钥方式拥有更强的安全性，也可以很大程度阻止暴力破解的发生。目前常用的密钥都是非对称性的加密方式，主机内置公钥，而用户则拥有私钥。由于采用非对称加密，入侵者试图通过公钥去破解私钥难度会远远超出密码的破解。可参考 SSH 密钥。

通过第三方软件连接

1、除了通过 VNC 连接外，您也可以通过第三方软件连接至虚拟机，常见的软件有 PuTTY 、Xshell。

2、例如使用 Putty，在 Session 页面输入 IP 地址，点击 Open。

3、输入用户名和密码即可登录。

Windows主机

从安全考虑，平台上的 Windows 主机默认关闭了远程登录，您首先需要通过浏览器 Web 方式登录到主机，并开启远程登录功能

第一步：Windows Server 开启远程登录

1、浏览器打开 VNC，连接 Windows Server。

2、在 Web 登录页面，点击左上角 Ctrl-Alt-Del ，然后输入设置的密码。

3、同意内部网络共享。

登录后会弹出网络共享的界面，点击 是，允许VPC内部的网络。

4、打开系统属性。

在 Windows 主机中，点击下方文件管理器，依次点击 此电脑 - 计算机 - 系统属性。

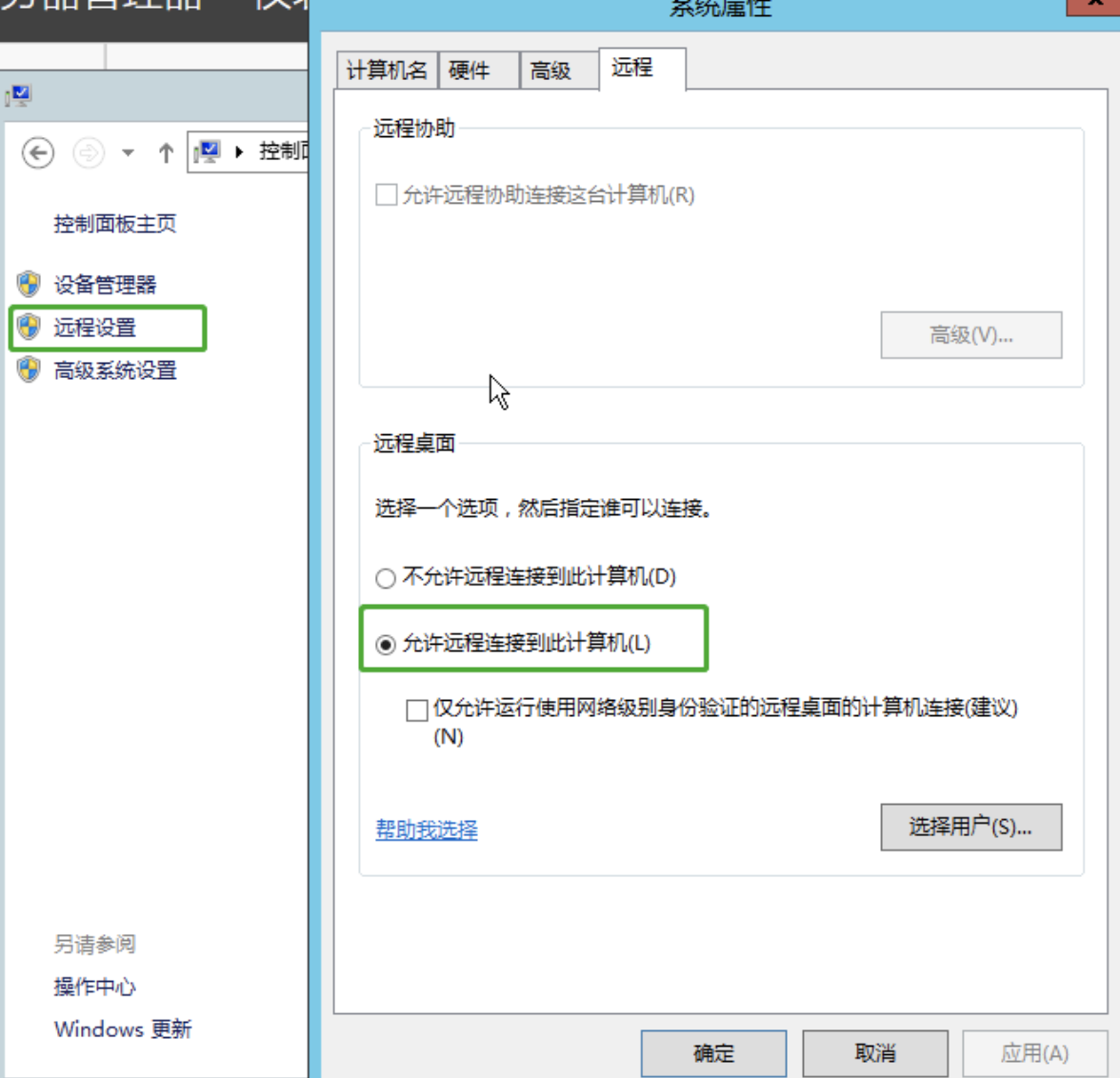

5、允许远程桌面连接。

然后，点击 远程设置 ，在远程桌面处选择 允许远程桌面连接。

第二步：Windows 远程桌面连接

您可以通过 Windows 系统自带的 远程桌面连接 连接 Windows Server ，然后输入用户名密码即可。

管理虚拟机

在虚拟机的列表页，支持查看虚拟机的状态、镜像、网络 IP和绑定的资源，以及 CPU、内存系统盘的使用率。

勾选虚拟机，支持对虚拟机进行以下操作：

• 运行中的虚拟机
  • 修改：支持修改虚拟机的名称和描述信息。
  • 关闭：将处于运行状态的虚拟机停止。
  • 重启：将处于运行状态的虚拟机重启。
  • 迁移主机：可将虚拟机从当前物理节点迁移至另一个物理节点。
  • 安置策略组：将主机加入/离开安置策略组。
  • 修改最大配置：修改最大配置前请确定虚拟机处于关机状态。设置最大升级CPU、内存为虚拟机在开机情况下升级配置的最大条件，并占用物理节点的使用额度，请按实际计算需求选择。
  • 更改配置：更改虚拟机的CPU和内存配置。
  • 克隆主机：克隆虚拟机功能可以让虚拟机在运行的状态下，创建出一份具有相同配置、内网网段、系统盘、挂载数据盘的虚拟机，有助于业务不中断服务时方便地进行环境复制。
  • 网络：可将虚拟机加入/离开 IP 组的基础网络，详见 IP 池。
  • 硬盘：可以挂载/卸载硬盘，挂载硬盘后可作为虚拟机的数据盘使用，详见 硬盘。
  • 绑定 SSH 密钥（可选）：绑定 SSH 密钥可以为虚拟机的 root 用户设置 SSH 密钥，当虚拟机启动后用户可使用 SSH 私钥进行 SSH 无密码登录，详见 SSH 密钥。
  • 防火墙：可以加入或离开防火墙。默认内网互通，需要配置防火墙跟其他用户隔离，系统为每个用户提供了一个缺省防火墙，在虚拟机创建后默认绑定至该虚拟机上。
  • 告警策略：可以绑定或解绑告警策略。添加后，系统可自动监控已添加虚拟机 CPU、磁盘、网卡、内存相关的多项告警条目，详见 告警。
• 重置系统：重置后，虚拟机的系统盘内所有数据将被清除，恢复到初始状态。
  • 标签：标签是区别于资源名称和资源简介的用于标记资源的符号。随着资源和功能越来越丰富，场景化和批量化操作越来越多，标签更适合高效快捷管理资源。
  • 删除：将虚拟机删除并加入回收站，若需要恢复还可以从 「运维工具」 → 「回收站」 进行恢复。
• 停止状态的虚拟机
  • 修改：支持修改虚拟机的名称和描述信息。
  • 启动：将处于停止状态的虚拟机启动。
  • 救援虚拟机：系统将创建一台虚拟机，挂载您当前等待救援虚拟机的系统盘，您可以在救援虚拟机上管理系统盘数据，需要在创建救援虚拟机时设置密码。
  • 迁移主机：可将虚拟机从当前物理节点迁移至另一个物理节点。
  • 制作成镜像：系统可以对虚拟机进行定制并保存为镜像模板文件，详见 镜像。
  • 安置策略组：将主机加入/离开安置策略组。
  • 修改最大配置：设置最大升级CPU、内存为虚拟机在开机情况下升级配置的最大条件，并占用物理节点的使用额度，请按实际计算需求选择。
  • 更改配置：支持修改虚拟机的 CPU、内存和系统盘等配置。
  • 克隆虚拟机：克隆虚拟机功能可以让虚拟机在运行的状态下，创建出一份具有相同配置、内网网段、系统盘、挂载数据盘的虚拟机，有助于业务不中断服务时方便地进行环境复制。
  • 网络：可将虚拟机加入/离开 IP 组的基础网络，详见 IP 池。
  • 硬盘：可以挂载/卸载硬盘，挂载硬盘后可作为虚拟机的数据盘使用，详见 硬盘。
  • 绑定 SSH 密钥（可选）：绑定 SSH 密钥可以为虚拟机的 root 用户设置 SSH 密钥，当虚拟机启动后用户可使用 SSH 私钥进行 SSH 无密码登录，详见 SSH 密钥。
  • 防火墙：可以加入或离开防火墙。默认内网互通，需要配置防火墙跟其他用户隔离，系统为每个用户提供了一个缺省防火墙，在虚拟机创建后默认绑定至该虚拟机上。
  • 告警策略：可以绑定或解绑告警策略。添加后，系统可自动监控已添加虚拟机 CPU、磁盘、网卡、内存相关的多项告警条目，详见 告警。
  • 重置系统：重置后，虚拟机的系统盘内所有数据将被清除，恢复到初始状态。
  • 重置密码：修改虚拟机 root 用户的 SSH 登录密码。
  • 绑定标签：标签是区别于资源名称和资源简介的用于标记资源的符号。随着资源和功能越来越丰富，场景化和批量化操作越来越多，标签更适合高效快捷管理资源。
  • 删除：将虚拟机删除并加入回收站，若需要恢复还可以从 「运维工具」 → 「回收站」 进行恢复。
• 删除状态的虚拟机
  • 支持恢复、彻底删除的操作。

注解：克隆原虚拟机需要原虚拟机使用的镜像是可用状态。如果原虚拟机启动的镜像被删除了的话，克隆会失败。

注解：更改虚拟机配置中的 CPU 拓扑结构，目前虚拟机支持的 CPU 体系结构包括 Westmere、SandyBridge、IvyBridge、Haswell、Broadwell，各体系结构支持的指令集参考 CPU 体系结构指令集，拓扑结构的相关说明参考 List of Intel CPU microarchitectures - Wikipedia。

查看虚拟机资源监控

点击列表页的虚拟机进入详情页面，支持对虚拟机的实时性能监控，包括：CPU、内存、磁盘、网卡，监控数据自动实时更新，可选择的时间跨度：最近 6 小时、1 天、2 周、1 个月。

CPU 使用率

支持选择不同的时间跨度来监控虚拟机 CPU 的实时使用率（单位：%）。

内存使用率

支持选择不同的时间跨度来监控虚拟机内存的实时使用情况（单位：%）。

逻辑硬盘监控

支持选择不同的时间跨度来监控虚拟机磁盘的实时读/写情况，支持查看实时数据，分为逻辑分区 (逻辑盘) 监控和逻辑硬盘 (物理盘) 监控，提供以下三个监控指标：

• 系统盘使用率 （单位：% 间隔：5分钟）
• IOPS 监控 （读/写，单位：IOPS 间隔：5分钟）
• 吞吐量监控 (读/写，单位：B/s 间隔：5分钟)

网卡监控

点击 「网卡监控」 切换到虚拟机的网卡监控页，支持查看实时流量监控，可选择的时间跨度：最近 6 小时、1 天、2 周、1 个月，提供以下两类监控指标：

• 网络流量监控 (出/入流量 单位：bps 间隔：5分钟)
• 包转发率监控 (出/入流量 单位：pps 间隔：5分钟)

备份

Express 提供完善可靠的备份方式与备份工具，支持在线备份、增量备份和备份链功能，并通过某一个备份点创建相应的资源（如虚拟机、虚拟硬盘等）。例如，虚拟机支持全量及增量备份 (包含备份链管理和基于某一备份点的新资源创建及备份状态回滚)。

切换到 「备份」 页面，点击 「新建全量备份链」，在弹窗中填写名称即可创建虚拟机备份。创建后支持修改、创建硬盘和删除备份。

提示：创建备份后，可使用备份中心集中管理备份，监控全平台的备份活动，或从备份还原平台资源，并且能够直观监控备份空间使用情况，每个备份链包括一个全量备份点以及多个增量备份点，您可以随时从任意一个备份点恢复数据，详见 备份。

提示：备份支持通过创建定时任务来实现虚拟机自动备份，参考 定时器。

监控告警

您可以使用监控告警（Alert）服务对自己的虚拟机进行状态监控，并针对资源的监控属性制定告警规则，在资源状态异常时发出警告。切换至 「监控告警」 点击 「绑定」，然后创建监控告警，参考 监控告警 创建监控告警策略。

操作日志

操作日志提供虚拟机的操作历史记录包括操作事项、时间、对象资源、操作任务状态以及执行时长，可以根据资源的 ID 进行搜索相关的操作事项。
